기계에 의하여 냉각 압연되는 코일 안정 성과를 만드는 3mm 고속도로 난간

2개의 파 3는 기계에 의하여 냉각 압연된 코일을 형성하는 3mm 고속도로 난간 목록을 물결칩니다

기계의 1.This 종류는 새로운 견고를 증가하기 위하여 역을 채택합니다; 기계는 변속기 안정되어 있는 일을 지키기 위하여 전송을 채택합니다; 다양한 난간, 고속도로 난간, 담 및 다른 가축 농장에서 이용되는 제품.

2.Equipment 상세한 모수:

4. 성분과 기술 명세

A. 2개의 머리를 가진 유압 de 코일어
코일 ID: φ 350 ~ 580mm;

코일의 폭: 150 mm - 580mm;

유압 역 힘: 4KW;

최대 부하: 5개 T;

Qty: 1PC;

B. Leveling - 먹이고 세기

그것은 물자를 기계를 형성하는 목록으로 먹이기 전에 편평해던 시키기를 위해 사용했습니다.

입구와 가이드 롤러: 9개의 롤러 (5)의 아래 4 높은 쪽으로;

물자 Cr12의 열처리, 도금되는 지상 크롬;

모터 힘: 15KW;

구조: 400의 H 강철;

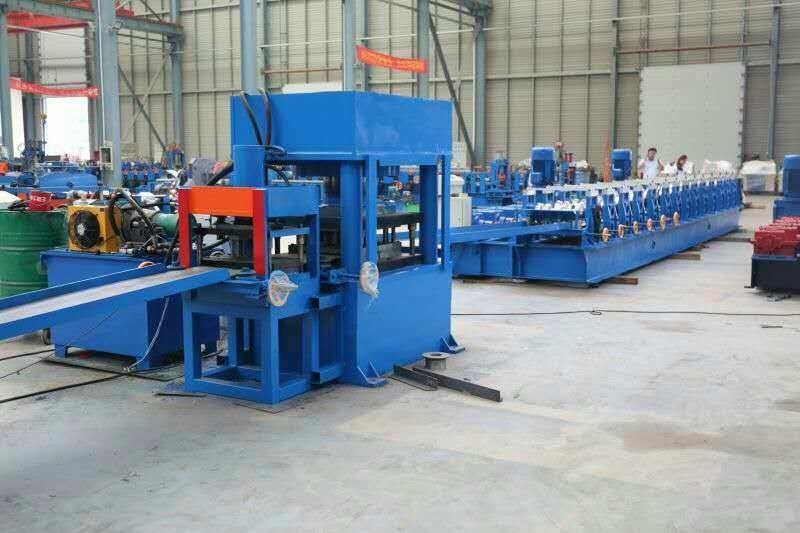

장치를 구멍을 뚫고 삭감해 C. Pre

400T 유압 구멍을 뚫고는 및 자르는 장치;

절단기 물자: Cr12;

피스톤 유압 펌프;

유압 역 힘: 250T 압력의 주위에 22KW;

함께 구멍을 뚫고 자르는 18의 구멍;

1개의 중간 펀치 구멍;

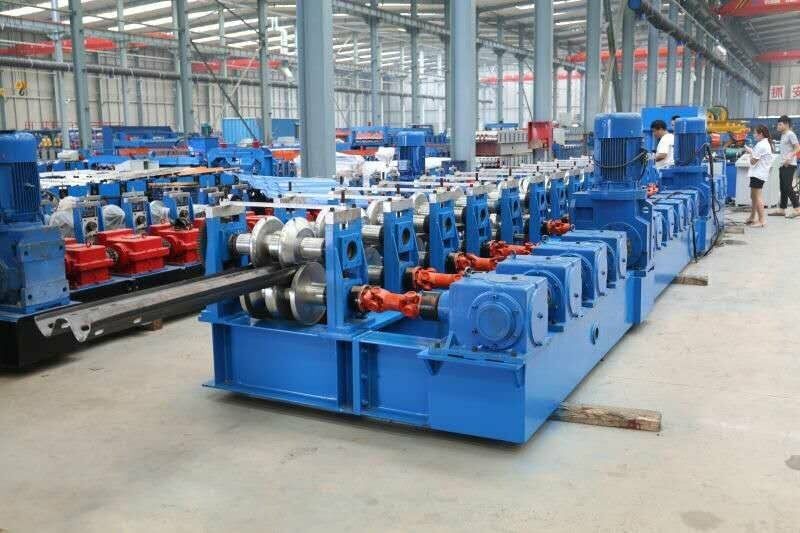

기계를 형성해 D. Main Roll

구조: 용접된 먹이는 플랫폼을 가진 400의 H 강철;

롤러 역: 15의 역;

롤러 물자: Cr12의 입히는 크롬을 가진 열처리;

주요 갱구의 직경: ø116mm;

주요 갱구의 물자: #45 강철, 열처리;

230 유형 기어 박스 몰기;

주요 기계 힘: 22KW*2;

빈도 변경자 힘: 50KW;

속도: 10-12m/min;

E. 컴퓨터 통제 내각

양 &punching length& 절단 길이를 자동적으로 통제하십시오;

기계는 구멍을 뚫고 있는 동안 그리고 자르고 있는 멈추어질 것입니다;

자동적인 길이 측정 및 양 세기 (정밀도 3m+/- 2mm);

전압: 380V의 3 단계 50Hz (또는 구매자의 요구에 의하여);

PLC 제어반의 크기: 600mm (L) x1000mm (H) x500mm (W);

PLC 상표: 대만에서 델타;

빈도 변환기 상표: 중국에서 Sanjing;

터치스크린 상표: 대만에서 Weinview;

인코더: 중국에서 REP.

F. Output Table

기능: 제품을 지원하고 출력하십시오;

구조: 대와 지원 목록;

크기: L 3m x W 0.5m;

Qty: 2PCS.
